JYB50运输绞车

名称:JYB50运输绞车

详细信息

运输绞车介绍

运输绞车主要由隔爆电动机1、滚筒2、偏心轴3、小内齿圈4、抱闸5、刹车轮6、大内齿圈7、双联齿轮8、支承架9及底座10等组成。
均采用行星齿轮传动,绞车具有结构紧凑、刚性好、效率高、安装移动方便、起动平稳、操作灵活、制动可靠、噪音低等特点。

运输绞车传动系统包括

电动机,电机齿轮,小内齿轮,联轴齿轮,行星齿轮,大内齿轮,轴承支架,底座

运输绞车品种与规格

JYB-40×1.25、 JYB-50×1.40、 JYB-60×1.25,所有规格的结构和工作原理相同。

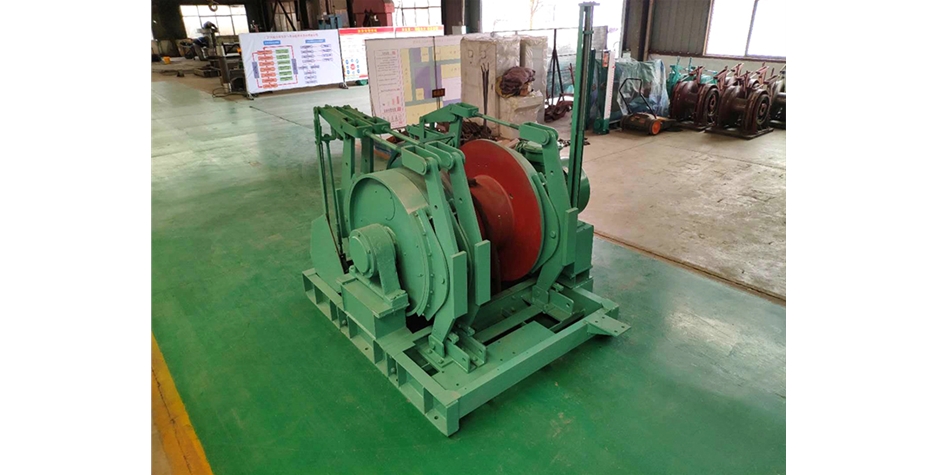

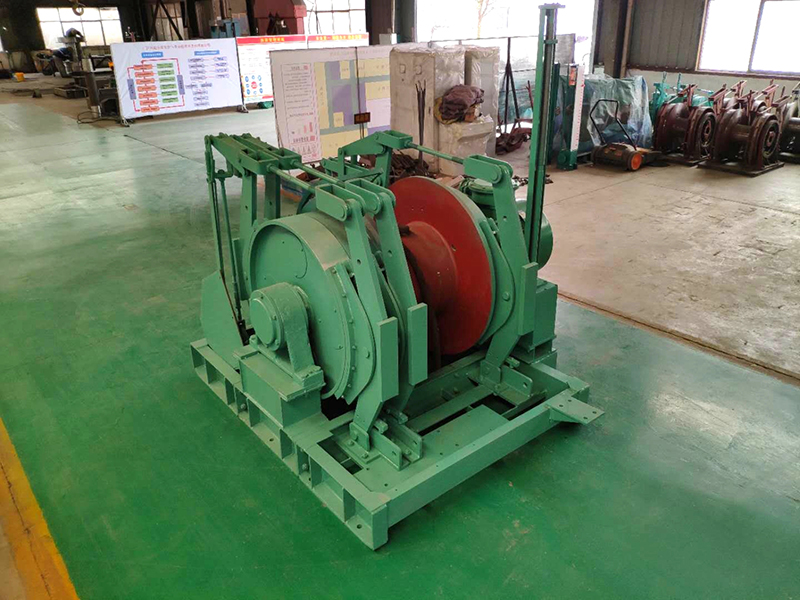

运输绞车实物图

运输绞车的参数

JYB-50X1. 4

容绳量(m)

650

钢丝绳直径 (mm)

6 24

基准层上钢 丝绳静张力

(KN)

50

基准层上钢 丝绳速度 (m/s)

1.40

卷筒规格 (mm)

6610X600

型号

YBK3-280S-4

功率 (kw)

75

电压(V)

380/660 660/1140

转速 (r/min)

980

隔爆型电力 液压推动器

BYT-180/12

隔爆型 真空可 逆磁力 启动器

QBZ-120N/660(380)

隔爆型 控制按

LA81-3A

绞车重量( 电机)(kg)

4620

外形尺寸( XX)

(mm)

2520X2280X2150
