JH20回柱绞车_22KW回柱绞车-徐矿矿山机械设备

名称:JH20回柱绞车_22KW回柱绞车-徐矿矿山机械设备

详细信息

JH20回柱绞车_22KW回柱绞车-徐矿矿山机械设备:

JH20回柱绞车产品介绍:

JH20回柱绞车主要用于煤矿井下回柱放顶之用,也可用于运料、拖运重物、调度车辆、移溜槽等辅助牵引工作,它特别适用于薄煤层和急倾斜煤层的概况工作面。

JH回柱绞车主要型号:

徐矿矿山机械设备生产的JH系列回柱绞车共6个,分别是JH-5、JH-8、JH-14、JH-20、JH-30和JH-20A型,其工作原理完全相同,其中JH-20A型回柱绞车增添了手动刹车装置,使整机工作过程更加安全可靠。

JH回柱绞车技术参数:

型号

参数

JH-20

钢丝绳平均静张力(KN)

200

钢丝绳平均绳速(m/s)

0.118

卷筒

直径×宽度(mm)

Φ430×550



容绳量(m)

170

钢丝绳

直径(mm)

24.5



结构

绳6×19



公称抗拉强度(MPa)

1550

隔爆型电动机

型号

YBK2-200L2-6



功率(kW)

22



电压(V)

380/660



转速(r/min)

970

传动比

259.96

外型尺寸:长×宽×高(mm)

2560×968×797

绞车重量(包括电机)(kg)

2600

配套电气用户自备

隔爆磁力

起动器

QEZ-80/660(380)



隔爆控制按钮

BZA-5/127-3

买矿用回柱绞车及配件就找徐矿矿山,源头厂家,产地直销,售后无忧!

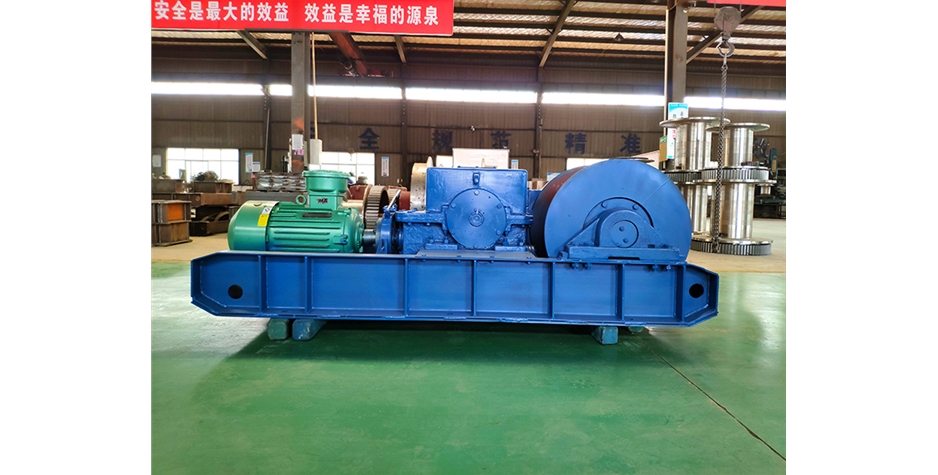

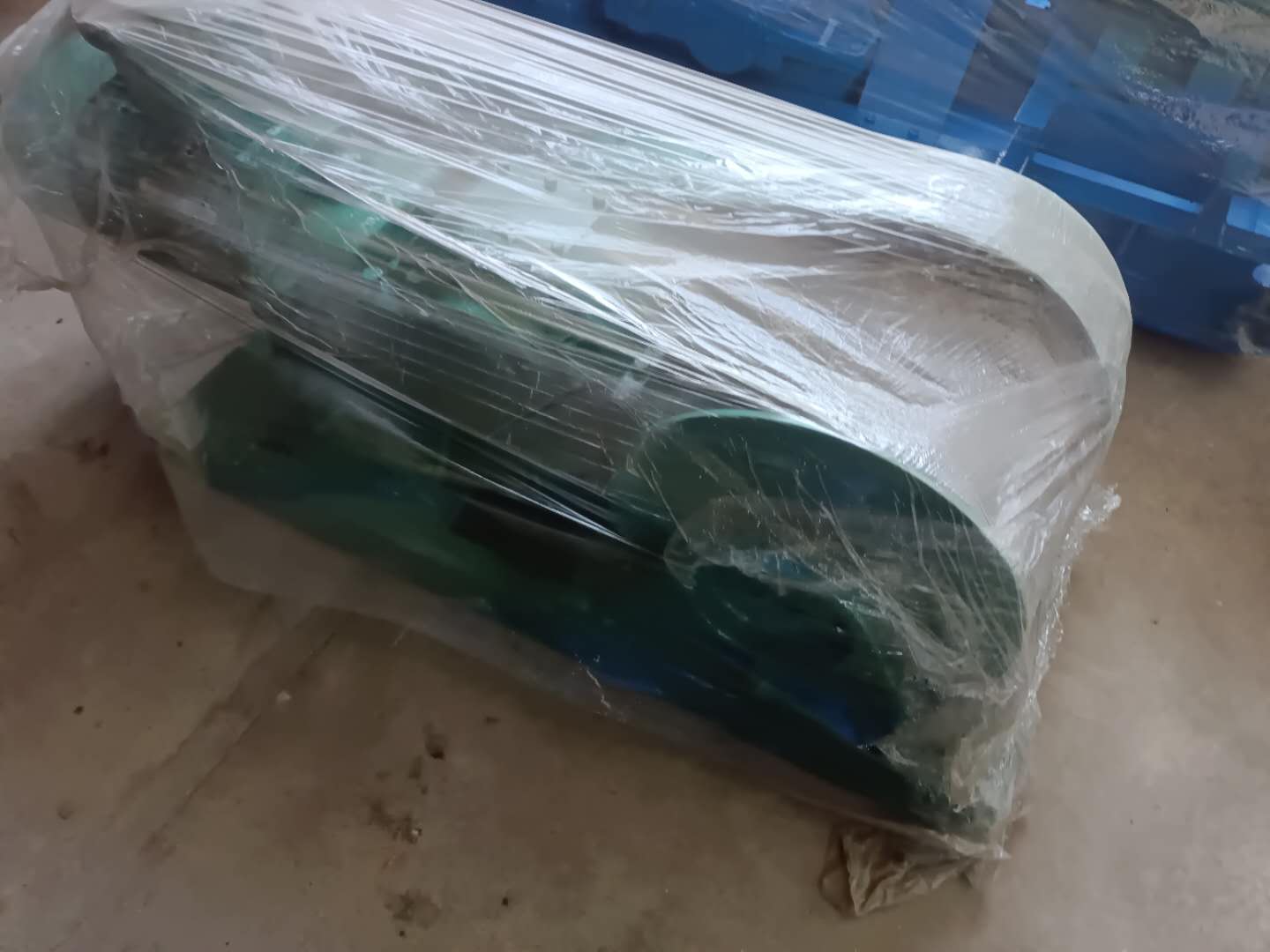

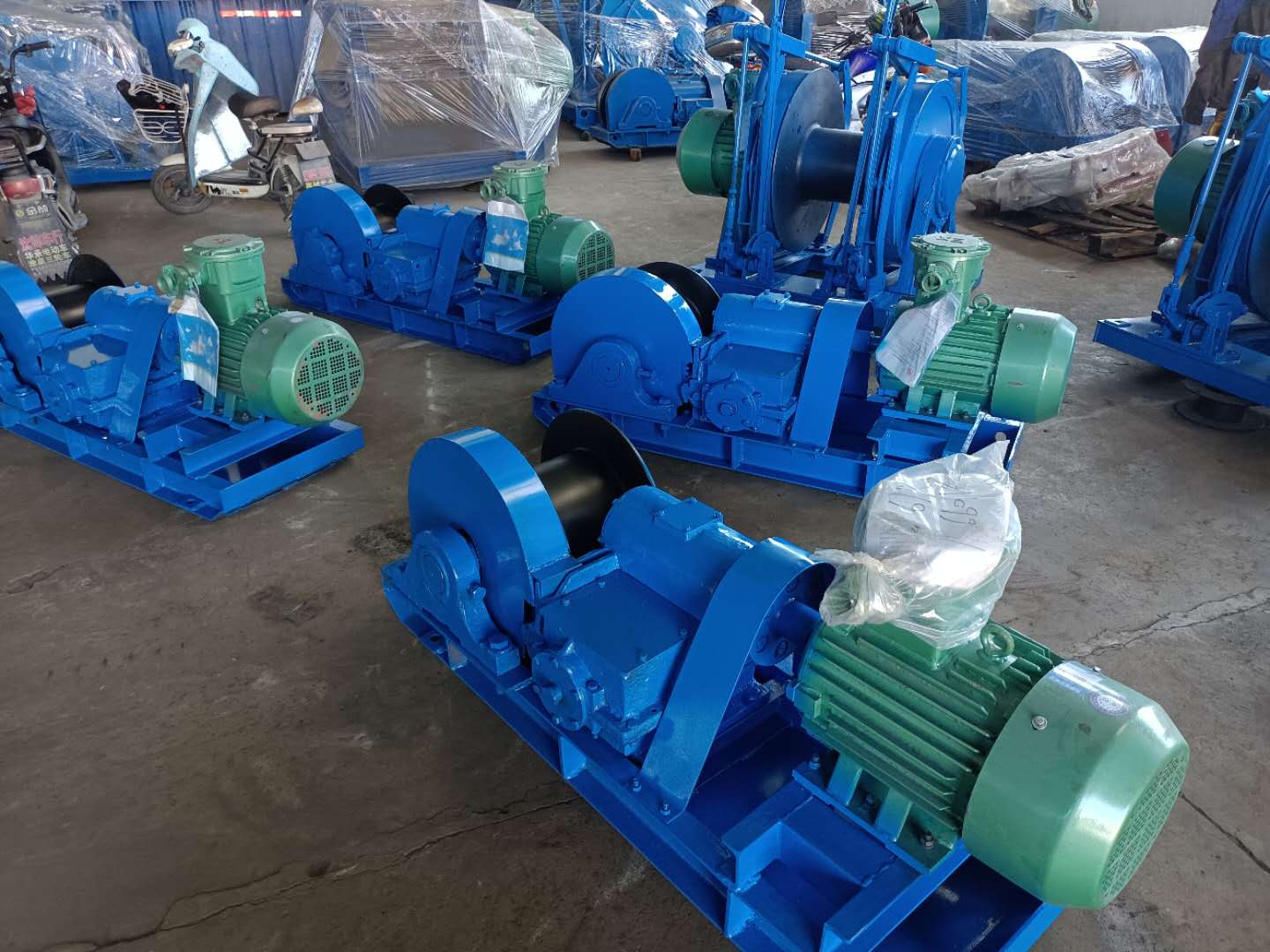

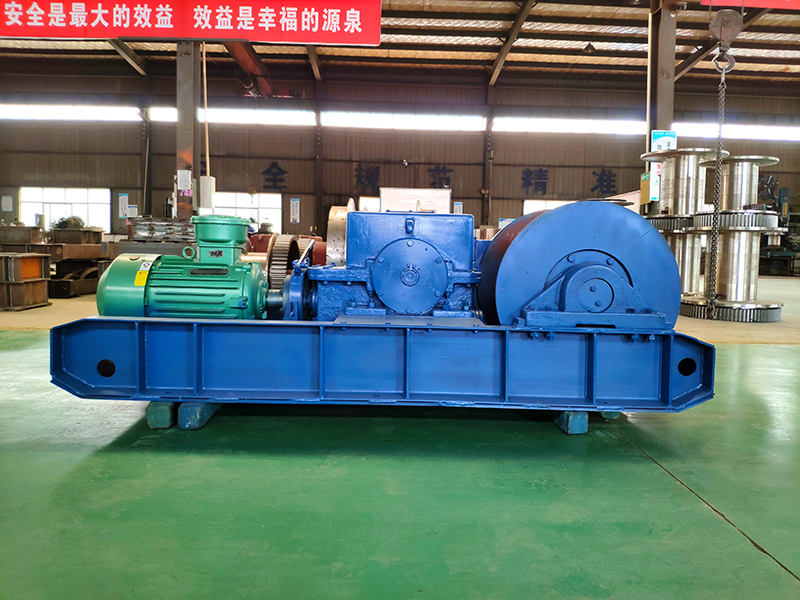

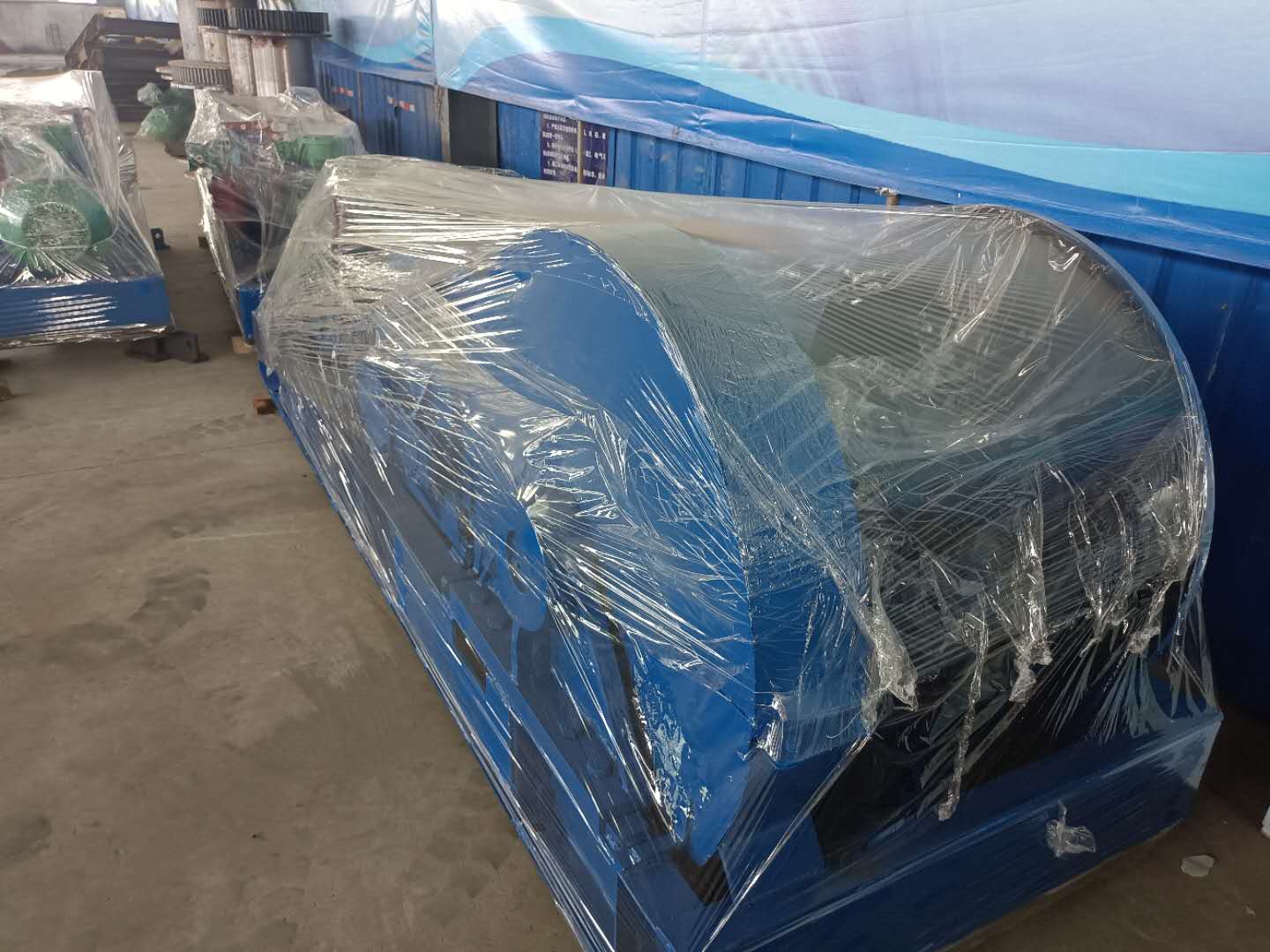

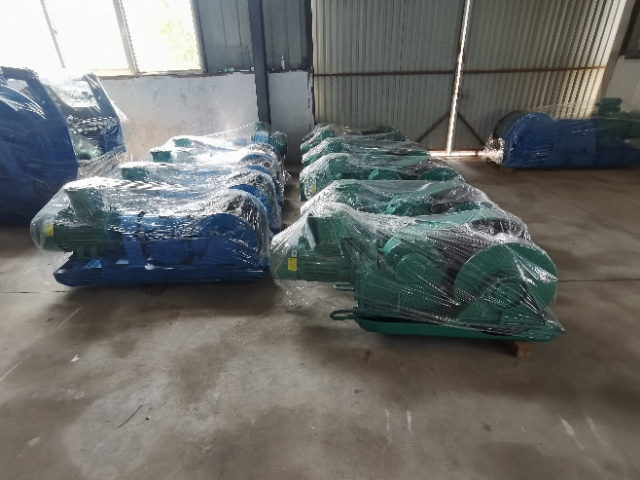

JH回柱绞车实物图

回柱绞车

回柱绞车

回柱绞车

回柱绞车

回柱绞车

回柱绞车

回柱绞车厂家直供,质优价廉。

回柱绞车是由防爆电动机、弹性联轴节(JH-5使用一对斜齿轮,不用联轴节)、蜗轮减速机、过桥齿轮、卷筒、底座等部件组成。

回柱绞车的运输与贮存

1、运输回柱绞车时应将绞车紧固在车箱内,不允许同其它物品或重物堆放在一起,以防碰伤砸坏绞车。起吊时应将钢丝绳穿起吊孔内起吊,绝不允许直接起吊绞车的电机或卷筒。

2、应将回柱绞车存放在通风干燥的仓库内,避免雨淋、日晒。
